- 產品名稱： 萬維KC01-70系列礦用本安防爆型人機界面HMI（標準型）
- 產品型號：
- KC01-70系列礦用本安型人機界面為礦用本質安全型設備，是適用于煤礦井下、石油天然氣、化工制藥等需要防爆的電氣環境中，與可編程控制器等控制器配合使用，實現對控制器的數據設置，操作控制，同時顯示控制器的參數狀態，數據列表等，實現人機交互。 可選配以太網、視頻輸入、音頻輸出，可以接USB鍵盤、鼠標，防爆操作， 支持市面上絕大部分PLC品牌，支持西門子S7-200，S7-1200，S7-300等各系列PLC，請配合本安電源使用
- 瀏覽人次： 6519
萬維KC01-70系列礦用本安型人機界面（標準型）
支持市面上絕大部分PLC品牌，支持西門子S7-200，S7-1200，S7-300等各系列PLC，可以選配以太網，視頻輸入，音頻輸出，可以接USB鍵盤、鼠標. 請配合本安電源使用
組態編程軟件：請電話聯系本公司.易學易用，簡單方便。
礦用ExibI；工廠用ExibllBT4
環境溫度：-20～40℃、
本安參數
Ui：DC24.5V；Ii：165mA； Ci：0uF； Li：0mH
外形尺寸
212W×146H×35.5Dmm
0.6kg
|
顯示尺寸 |
7.0寸真彩TFT |
|
分辨率 |
800×480 pixels |
|
有效顯示尺寸 |
152.0（W）×91.0（H）mm |
|
顯示色彩 |
65536色 |
|
亮度 |
300cd/m2 |
|
亮度調整 |
軟件調整 |
|
背光燈 |
LED |
|
背光壽命 |
50000小時以上 |
|
觸摸屏 |
4線 精密電阻網絡（表面硬度4H） |
|
CPU |
32-bit 400MHz RISC |
|
畫面存儲 |
32M FLASH |
|
動態存儲 |
64M DDRAM |
|
配方存儲器 |
支持 |
|
串行接口（COM1） |
RS422/RS485（9針公頭） |
|
擴展串口（COM2） |
RS422/RS485（9針公頭） |
|
以太網口 |
有（RJ45） |
|
外殼顏色 |
黑色 |
|
外殼材料 |
ABS塑料 |
|
外形尺寸 |
212W×146H×35.5Dmm |
|
安裝開孔尺寸 |
192W×138Hmm |

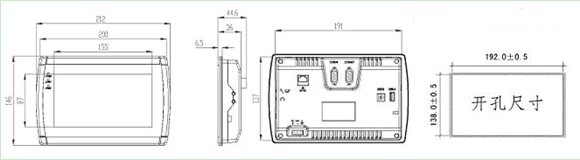

3.1 外形結構圖
COM引腳定義
COM1口
COM2口
工作原理
人機界面（Human Machine Interaction，簡稱HMI），是人與計算機之間傳遞、交換信息的媒介和對話接口，是計算機系統的重要組成部分。是指人和機器在信息交換和功能上接觸或互相影響的領域或稱界面所說人機結合面，信息交換，功能接觸或互相影響，指人和機器的硬接觸和軟解除，此結合面不僅包括點線面的直接接觸，還包括遠距離的信息傳遞與控制的作用空間。
人機界面可以連接可編程序控制器（PLC）、變頻器、直流調速器、儀表等工業控制設備，利用顯示屏顯示工作狀態，內部參數，通過輸入單元（如觸摸屏、鍵盤等）輸入工作參數或輸入操作命令，實現人與機器信息交互的數字設備，由硬件和軟件兩部分組成。
使用注意事項
5.1 在使用本產品之間首先必須認真閱讀產品說明書。
5.2 確保供給人機界面的電源電壓范圍正確，以防燒壞內部電路。
5.3 使用時，必須按硬件使用說明書進行配線。
5.4 該產品不能單獨使用，須裝入外殼內使用，使用時須經防爆檢驗。
5.5 本產品不得與未經檢驗的設備相連接，只能與說明書中規定的設備連接使用，與其他設備連接時須經防爆聯檢。
5.6 使用時不能改變元件參數。
隨機文件
a) 裝箱單；
b) 產品合格證；
c) 使用說明書；
d) 附件清單。
服務承諾
7.1 產品嚴格按企業標準與行業標準生產，不合格產品不予出廠。
7.2 協助使用單位進行系統控制方案的設計，提供技術培訓。
7.3 質保期間，廠家對產品進行免費維護，產品出現問題將免費維修。
7.4 長期跟蹤服務，隨時了解現場的使用情況及解決使用中遇到的問題。
